Hvernig getur þrílaga glerungur vír bætt rafeinangrun og skilvirkni vinda

Huaying, sérhæfður einangraður vírframleiðandi, þróarÞriggja laga emaljeður vírfyrir forrit sem krefjast áreiðanlegrar rafeinangrunar, stöðugrar leiðni og nákvæmrar frammistöðu vinda. Skilningur á smíði þess, framleiðsluferli og valviðmiðum hjálpar verkfræðingum og innkaupateymum að velja viðeigandi vír fyrir raf- og rafeindabúnað.

Þriggja laga enameled vír er hannaður til að sameina rafleiðni með mörgum hlífðar einangrunarlögum. Frammistaða þess fer eftir stærð leiðara, húðunarefnum, einangrunarþykkt, viðloðun og samkvæmni í framleiðslu. Fyrir verkfræðinga sem hanna spenna, spólur, spólur og aðra rafsegulhluta hafa þessir eiginleikar áhrif á skilvirkni vinda, rafmagnsáreiðanleika og langtíma rekstrarstöðugleika. Þessi handbók útskýrir vinnureglur, helstu kosti, framleiðslusjónarmið, notkunarsviðsmyndir og innkaupaþætti sem tengjast þriggja laga einangruðum vindavír. Það kynnir einnig framleiðslugetu Huaying og veitir hagnýtar spurningar sem kaupendur ættu að spyrja áður en þeir velja vírforskrift.

Efnisyfirlit

1. Hvað er þrílaga enameled vír?
2. Hvernig virkar uppbygging þess og efnissamsetning?
3. Hverjir eru helstu kostir frammistöðu?
4. Hvernig er þrílaga glerungur vír framleiddur?
5. Hvar er þrílaga emaljeður vír notaður?
6. Hvernig berðu saman vírforskriftir?
7. Hvernig ættu kaupendur að velja rétta vírinn?
8. Hvað ættir þú að vita um Huaying?
9. Algengar spurningar
10. Niðurstaða

1. Hvað er þrílaga enameled vír?

Þriggja laga enameled vír er leiðandi vír hannaður með mörgum einangrunarhúð eða lögum til að hjálpa rafeinangra leiðarann ​​frá nærliggjandi íhlutum. Það fer eftir vöruhönnun, leiðarinn getur verið gerður úr kopar eða öðru tilgreindu leiðandi efni, en einangrunarkerfið er valið í samræmi við kröfur um rafmagn, hitauppstreymi og vélrænni.

Ólíkt leiðara sem er varinn með einni húð, þá veitir þriggja laga einangrunarhönnun margar hlífðarhindranir. Þessi smíði getur aukið áreiðanleika einangrunar og hjálpað framleiðendum að þróa þétta rafsegulhluta þar sem vindarými er takmarkað.

Ekki má rugla hugtakinu saman við allar gerðir af þrefaldri einangruðum vír. Enameleraður vindavír og þrefaldur einangraður vír geta haft mismunandi húðunarkerfi, byggingaraðferðir og samræmiskröfur. Kaupendur ættu því að sannreyna nákvæma vöruuppbyggingu frekar en að gera ráð fyrir að allir þriggja laga vír deili eins frammistöðueiginleikum.

Fyrir frekari upplýsingar um tiltæka vöru, farðu á Huaying Triple-Layer Enameled Wire vörusíðuna.

2. Hvernig virkar uppbygging þess og efnissamsetning?

Frammistaða þriggja laga vindavírs fer eftir því hvernig leiðarinn og einangrunarkerfið vinna saman. Hver íhlutur stuðlar að heildar raf- og vélrænni eiginleikum vírsins.

• Leiðandi kjarni:Ber rafstraum í gegnum vinduna. Efni leiðara, þversniðsmál og strengjastillingar hafa áhrif á rafviðnám og straumflutningsgetu.
• Aðal einangrunarlag:Veitir upphaflega rafmagnshindrun milli leiðarans og aðliggjandi beygja eða íhluta.
• Milli einangrunarlag:Bætir við annarri hlífðarhindrun og stuðlar að heildareinangrunarkerfinu.
• Ytra einangrunarlag:Hjálpar til við að vernda undirliggjandi lög við meðhöndlun, vinda og samsetningu, háð eiginleikum efnisins.

Raunveruleg samsetning er mismunandi eftir vörulýsingu. Vöruupplýsingar Huaying lýsa framleiðsluferli sem felur í sér pólýamíðfilmu, háeinangrandi úðahúð og trefjaplasti. Kaupendur ættu að staðfesta nákvæma efnisröð og smíði fyrir valið líkan áður en það er fellt inn í hönnun.

Einangrunarþykkt er sérstaklega mikilvæg. Of þunn einangrun gæti ekki uppfyllt nauðsynlega raforkuafköst, en óþarflega þykk einangrun getur aukið þvermál fullunnar vír og dregið úr plássi sem er tiltækt fyrir vinda. Jafnvæg hönnun styður bæði rafmagnsáreiðanleika og skilvirka íhlutaumbúðir.

3. Hverjir eru helstu kostir frammistöðunnar?

Áreiðanleg rafmagns einangrun

Mörg einangrunarlög geta veitt viðbótarvörn gegn rafsnertingu milli aðliggjandi leiðara og nærliggjandi íhluta. Raunverulegur rafstyrkur fer eftir einangrunarefnum, þykkt, framleiðslugæðum og prófunarskilyrðum. Verkfræðingar ættu að staðfesta nauðsynlega þolspennu og gildandi staðla áður en þeir samþykkja vír fyrir öryggis mikilvægan búnað.

Möguleiki fyrir samninga vindhönnun

Þar sem einangrunarkerfið uppfyllir rafmagnskröfur umsóknarinnar getur vandlega fínstillt vírbygging hjálpað til við að draga úr þörfinni fyrir viðbótareinangrunarefni. Plásssparnaðurinn sem af þessu leiðir fer eftir hönnun íhluta og sérstökum einangrunarkröfum; ekki ætti að gera ráð fyrir þeim án þess að endurskoða viðeigandi staðla.

Stöðug framleiðslugæði

Samræmdar stærðir leiðara og einangrunarhúð styðja fyrirsjáanlega vindahegðun. Húðunargallar, ósamræmi í þvermál eða léleg viðloðun geta skapað vandamál við sjálfvirka vinda og getur haft áhrif á áreiðanleika fullbúna íhlutsins.

Langtíma kostnaðarsjónarmið

Val á vír ætti að vera meira en upphaflegt kaupverð. Stöðug gæði geta hjálpað til við að draga úr framleiðslugöllum, endurvinnslu og viðhaldi sem tengist einangrunartengdum bilunum. Raunverulegur kostnaðarávinningur fer eftir notkunarskilyrðum, endingartíma vöru, framleiðsluávöxtun og gæðum annarra efna sem verið er að meta.

Þessir kostir eru háðir því að velja viðeigandi forskrift og sannreyna frammistöðu hennar. Engin einangrunarhönnun útilokar þörfina fyrir viðeigandi rafvörn, prófun og örugga hönnun búnaðar.

4. Hvernig er þrílaga glerungur vír framleiddur?

Framleiðslusamkvæmni er nauðsynleg vegna þess að leiðarinn og einangrunin verða að vera einsleit eftir endilöngu lokið vírnum. Huaying lýsir nokkrum mikilvægum stigum í framleiðsluferli sínu.

1. Vírteikning:Leiðandi efnið er dregið í nauðsynlegar stærðir. Yfirborðsgæði og víddarsamkvæmni eru mikilvæg fyrir síðari húðunaraðgerðir.
2. Hreinsun:Stýrð hitameðhöndlun getur stillt vélræna eiginleika leiðarans og hjálpað honum að ná þeim eiginleikum sem þarf til að vinda og vinna áfram.
3. Einangrun umsókn:Húðun eða einangrunarefni eru notuð í samræmi við tilgreinda vörubyggingu. Samræmd þekja hjálpar til við að takmarka þunna bletti og aðra hugsanlega galla.
4. Þykktarstýring:Framleiðandinn stjórnar einangrunarstærðum til að ná tilskildu fullbúnu þvermáli og rafmagnsgetu.
5. Ráðhús:Þar sem húðunarkerfið krefst herslu hjálpar stýrð vinnsla að þróa fyrirhugaða húðunareiginleika og viðloðun.
6. Lokaskoðun:Viðeigandi víddar-, sjón-, rafmagns- og vélrænni athuganir hjálpa til við að sannreyna samræmi við vöruforskriftina.

Vörusíða Huaying greinir frá þykktarstýringarnákvæmni upp á ±0,005 mm fyrir lýst húðunarferli þess. Kaupendur ættu að staðfesta mælingarviðmiðun, viðeigandi líkan og skoðunaraðferð þegar þessi mynd er notuð sem innkaupakröfu.

Fyrir verkfræðiteymi innihalda gagnlegustu gæðaskjölin skilgreinda vörulýsingu, skoðunarviðmið, rekjanleikaupplýsingar þar sem þær eru tiltækar og prófunarniðurstöður sem skipta máli fyrir fyrirhugaða notkun.

5. Hvar er þrílaga emaljeður vír notaður?

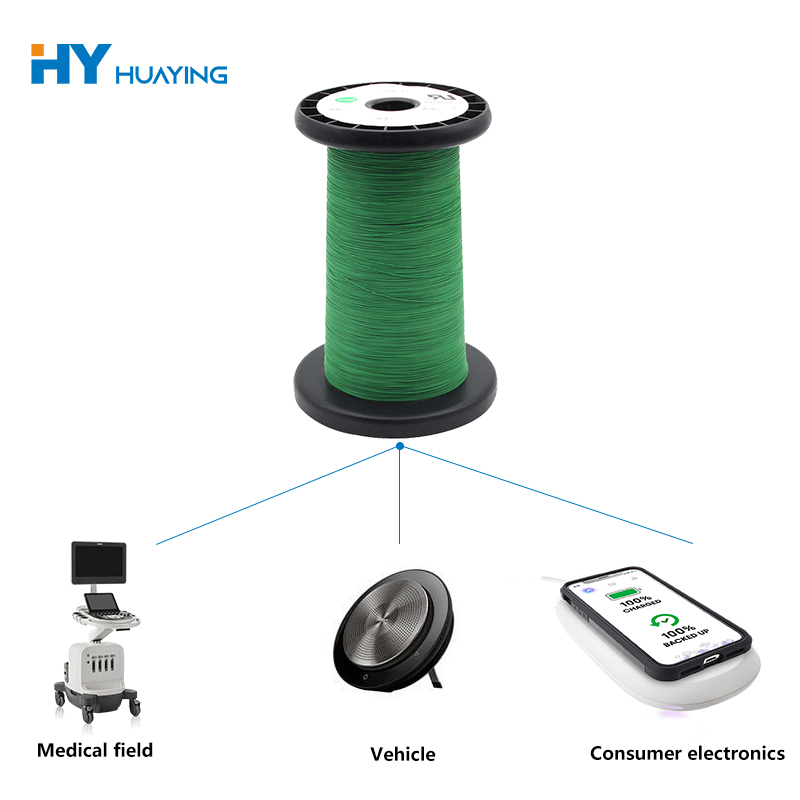

Þriggja laga einangraður vindavír kemur til greina fyrir rafmagns- og rafeindavörur þar sem einangrunaráreiðanleiki, þéttur vinda og stöðug leiðni eru mikilvæg. Hentugleiki fer eftir raunverulegum forskriftum vírsins og rekstrarskilyrðum búnaðarins.

• Transformers:Vafningsleiðarar verða að uppfylla kröfur um spennu, hitastig, einangrun og stærð íhlutans.
• Inductors og chokes:Viðeigandi vindavír styður hönnun segulmagnaðra íhluta sem notuð eru við orkubreytingar og síunarrásir.
• Skipt um aflgjafa:Einangrun og leiðaraeiginleikar verða að vera í samræmi við skiptitíðni, spennuálag, hitauppstreymi og viðeigandi öryggiskröfur.
• Rafeindabúnaður:Fyrirferðamiklar afleiningar og aðrar rafmagnseiningar geta notið góðs af vafningsvír sem valinn er fyrir takmarkað uppsetningarpláss.
• Iðnaðar rafkerfi:Sérsniðnir vindaíhlutir þurfa vírforskriftir sem passa við vinnutíma þeirra og umhverfisaðstæður.

Áður en vír er valinn fyrir eitthvað af þessum forritum ættu verkfræðingar að meta hitastigshækkun, rafmagnsálag, vindspennu, notkunartíðni, útsetningu fyrir raka og viðeigandi vottunarkröfur. Hæfi vara fyrir einn spenni eða aflgjafa staðfestir ekki sjálfkrafa hæfi fyrir hverja hönnun.

6. Hvernig berðu saman vírforskriftir?

Samanburður á forskriftum er áreiðanlegri en að velja vír út frá vöruheiti sínu einu saman. Eftirfarandi tafla tekur saman helstu færibreytur sem kaupendur ættu að skoða.

Huaying birtir dæmi um leiðarastillingar, heildarþvermálsmarkmið og leiðaraviðnámsgildi á vörusíðu sinni. Vegna þess að gildin eru sérstök fyrirmynd ættu kaupendur að skoða upprunalegu forskriftatöfluna og biðja um staðfestingu áður en þeir nota einhverja tölu í verkfræðilegum útreikningum.

Tilvísun: Triple-Layer Enameled Wire upplýsingar frá Huaying.

7. Hvernig ættu kaupendur að velja rétta vírinn?

Að velja réttan vír byrjar með umsókninni frekar en almennri fullyrðingu um einangrun. Innkaupateymi og hönnunarverkfræðingar geta notað eftirfarandi gátlista til að þrengja viðeigandi valkosti.

• Skilgreindu rafmagnskröfur:Tilgreindu vinnuspennu, væntanlegur straumur, tíðni, raforkuþolskröfur og viðunandi viðnám.
• Staðfestu hitauppstreymi:Stofna væntanlegt rekstrarhitastig, hitastigshækkun, kæliaðferð og vinnulotu.
• Athugaðu vindatakmarkanir:Ákvarða tiltækan vindaglugga, áskilið fullbúið þvermál, beygjuradíus og takmarkanir á framleiðslubúnaði.
• Staðfestu einangrunarkerfið:Biðja um upplýsingar um lag efni, þykktarvik, viðloðun og viðeigandi rafmagnsprófunaraðferðir.
• Farið yfir kröfur um samræmi:Þekkja staðla og samþykki sem krafist er fyrir fullunninn búnað og ákvörðunarmarkað.
• Metið framleiðslusamkvæmni:Spyrðu um skoðunaraðferðir, samkvæmni lotunnar, umbúðir og rekjanleikaskjöl.
• Óska eftir sýnishornum þegar við á:Prófaðu sýnishorn með því að nota raunverulegt vindaferli og íhlutahönnun áður en magnframleiðsla er samþykkt.

Skýr tæknileg fyrirspurn ætti að innihalda teikningar eða víddarmarkmið, árlega eða lotueftirspurn, rekstrarskilyrði, nauðsynlega staðla og allar sérstakar væntingar um umbúðir eða afhendingu. Þessar upplýsingar hjálpa birgi að ákvarða hvort núverandi líkan henti eða hvort sérsniðin forskrift þarfnast mats.

8. Hvað ættir þú að vita um Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. útvegar einangraðar vírvörur og lýsir áherslu sinni á vöruþróun, framleiðslugæði og þjónustuver. Samkvæmt vöruupplýsingum fyrirtækisins felur framleiðsluferli þess í þrílags enameled Wire í sér vírteikningu, glæðingu, einangrun, stýrða herðingu og víddarstýringu.

Fyrirtækið greinir einnig frá því að hafa meira en 10 einkaleyfi og R&D teymi yfir 20 manns. Þessar tölur frá fyrirtækinu veita bakgrunn um tilgreinda þróunarmöguleika þess, en kaupendur ættu að biðja um viðeigandi skjöl þegar einkaleyfiseign, tæknileg hæfi eða önnur sönnunargögn eru nauðsynleg fyrir samþykki birgja.

Þegar Huaying eða annan vírbirgir eru metnir ættu innkaupateymi að huga að fleiru en skilríkjum fyrirtækisins. Mikilvægustu spurningarnar snúa að því hvort fyrirhugaður vír passi við umsóknina, hvort nauðsynlegar gæðaskrár séu tiltækar og hvort sýnishorn og framleiðslulotur geti stöðugt uppfyllt umsamda forskrift.

Fyrir vörusértækar upplýsingar, notaðu opinberu Huaying Triple-Layer Enameled Wire síðuna sem upphafspunkt fyrir tæknilega umræðu.

9. Algengar spurningar

1. Hver er megintilgangurinn með þrílags enameled vír?

Megintilgangur þess er að sameina leiðandi kjarna með mörgum einangrunarlögum, sem hjálpa til við að aðskilja leiðarann ​​rafstraum frá aðliggjandi beygjum og nærliggjandi íhlutum. Raunverulegt verndarstig fer eftir vírbyggingu, efniseiginleikum og staðfestum prófunarniðurstöðum.

2. Er þrílaga enameled vír það sama og þrefaldur einangraður vír?

Ekki endilega. Skilmálarnir geta lýst tengdum vörum, en leiðari, einangrunarefni, húðunaraðferð og kröfur um samræmi geta verið mismunandi. Staðfestu alltaf nákvæma smíði og viðeigandi vörustaðla áður en þú meðhöndlar þá tvo sem skiptanlega.

3. Hvaða þættir ákvarða rafframmistöðu vírsins?

Mikilvægir þættir eru efni og mál leiðara, rafviðnám, einangrunarþykkt, rafstyrkur, hitastig og samkvæmni í framleiðslu. Afköst verða að vera metin með því að nota forskriftir og prófunarskilyrði sem skipta máli fyrir fyrirhugaðan búnað.

4. Er hægt að aðlaga þrílaga enameled vír?

Sérsniðin gæti verið möguleg eftir getu framleiðanda og framleiðslukröfum. Kaupendur ættu að gefa upp markleiðarastærð, fullbúið þvermál, einangrunarkröfur, rafmagnsbreytur og væntanlegt pöntunarmagn til að ákvarða hagkvæmni.

5. Hvernig geta kaupendur staðfest gæði vöru áður en þeir leggja inn magnpöntun?

Biðjið um núverandi tæknigagnablað, viðeigandi skoðunarskrár og tiltæk samræmisskjöl. Þar sem við á, metið sýni með víddarprófunum, vindaprófum og rafmagnsprófum sem gerðar eru í samræmi við kröfur umsóknarinnar.

6. Hvaða upplýsingar ættu að koma fram í tilboðsbeiðni?

Látið fylgja með tilskilið vírlíkan eða teikningu, leiðaramál, einangrunarbyggingu, rafframmistöðu, viðeigandi staðla, pöntunarmagn, afhendingarstað og allar kröfur um prófun eða umbúðir. Fullkomin beiðni gerir tæknilegt mat og tilboð skilvirkara.

10. Niðurstaða

Þriggja laga enameled vír getur stutt rafhönnun sem krefst áreiðanlegrar einangrunar, stöðugrar leiðni og skilvirkrar vinda. Að velja réttu vöruna krefst vandlegrar samanburðar á víddum leiðara, einangrunarbyggingu, raforkuafköstum, hitamörkum og framleiðslugæðum. Með því að staðfesta þessa þætti fyrir framleiðslu geta verkfræðingar og innkaupateymi dregið úr misræmi í forskriftum og tekið upplýstari innkaupaákvarðanir. Ef þú ert að kaupa einangruð vinda vír fyrir spennubreyta, spólur eða önnur rafmagnsnotkun,hafðu samband við Huayingtil að ræða tæknilegar kröfur þínar, biðja um vöruforskriftir og kanna viðeigandi lausn fyrir verkefnið þitt.
